上周区特检部门对某小区的25部电梯进行了年检，其中有4部电梯手动松闸时轿厢不动，被判为不合格，要求于一周内完成整改，并将整改结果录像上报特检人员。没想到第四天又接到通知，如果当天不整改完毕将进行罚款。因为电梯厂家的配件还没有到货，为了避免罚款不能等了，物业部门通知维保人员拆其它电梯的松闸线装到这4台不合格电梯上。

每次检修抱闸部分就会想起【2015年3月23号，青岛一酒店电梯坠落致两人死亡， 维保人员被判刑！】这一事件。都说修电梯是操着卖白粉的心，挣着卖白菜的钱，而修抱闸，是担着被判刑的心，落下的是怕出事的后遗症。

初次接触无齿轮永磁同步曳引机，在更换软轴时走了一些弯路，维修4部电梯的松闸，3个人耗费了将近4个小时，其中包括拆掉了一套好电梯上的松闸组件，有1人去市里采购钢丝绳和钢丝绳卡子。下面是对本次修理的总结，有些做法不一定是最恰当的，希望高手在留言区给予指点。

1、关于手动松闸的工作原理：扳动松闸手柄，钢丝绳被拉出，曳引机上的松闸摇臂旋转一定角度，摇臂的旋转压缩摇臂下面的钢珠，钢珠产生轴向位移达到0.35毫米左右时，抱闸松开。这里所说的0.35毫米是针对这种曳引机说的，其它机型可能会有不同。

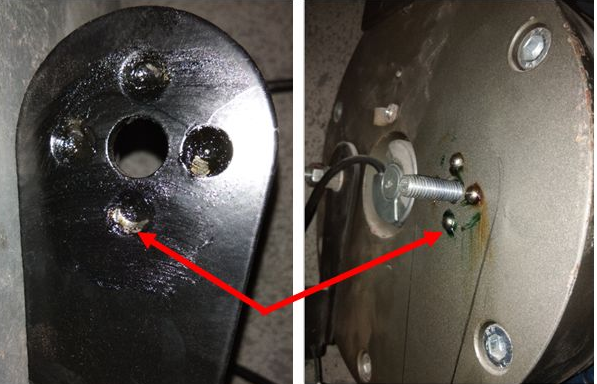

请看下图，摇臂的背面有与钢珠相配合的凹坑。

2、影响松闸的因素有哪些？1）摇臂与固定面之间的距离，摇臂压的太紧转动困难，会造成钢丝绳被拉断，摇臂压的过松，转动时钢珠产生的轴向位移不能满足要求。2）软轴长一些不要紧，关键是转动松闸手柄时钢丝绳在套管中是否可以顺利滑动，固定软轴时尽量折弯半径尽量大，软轴端部插入导向套内，尽量摆正。3）钢丝绳的预紧力适当，无效行程不能太长，否则扳到底都无法松闸，收的太紧，在手柄回到位后，摇臂不在零位，抱闸无法完全释放。

3、摇臂的拆装。首先要判断要不要拆下摇臂。只有在钢丝绳与软轴卡死，无法抽出钢丝绳时才需要拆摇臂，有的固定摇臂的螺栓端部的内六角已经打滑，无法拆下摇臂时，就不再拆卸摇臂，而是用猫爪（钢丝绳卡子）将钢丝绳固定在摇臂上即可。

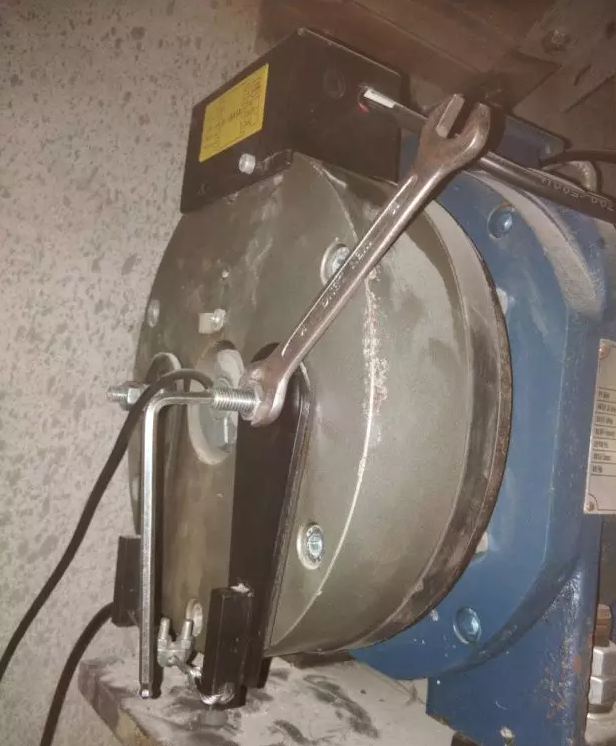

参照下图使用内六角扳手和开口扳手松开摇臂上的固定螺母。

4、软轴的拆卸步骤

4.1）剪断固定软轴的尼龙扎带，

4.2）把软轴用砂轮机从红色箭头a处割断。

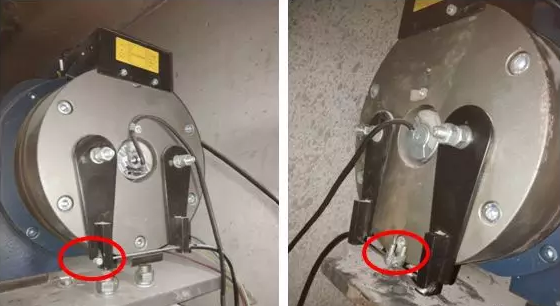

4.3）参照下图红色部位，用老虎钳夹住钢丝绳头（或者拆下钢丝绳卡子）抽出钢丝绳。

4.4）参照下图松开固定钢丝绳的螺母，拆下控制柜一侧的钢丝绳，注意破损的钢丝绳碎块不要掉到控制柜里去，以免引起短路。

4.5）抽出钢丝绳后软轴也就自然掉下来了，将钢丝绳和软轴拿到厅门外面，转入下一工序。



5、现场用钢卷尺测量软轴的理想长度，我们测量的长度是3.5米，而工厂配套过来的软轴长度是5米，长了很多，在拆下来的软轴上量取3.5米，然后用砂轮机割断。注意：此处切断的是套管，不是钢丝绳！！！

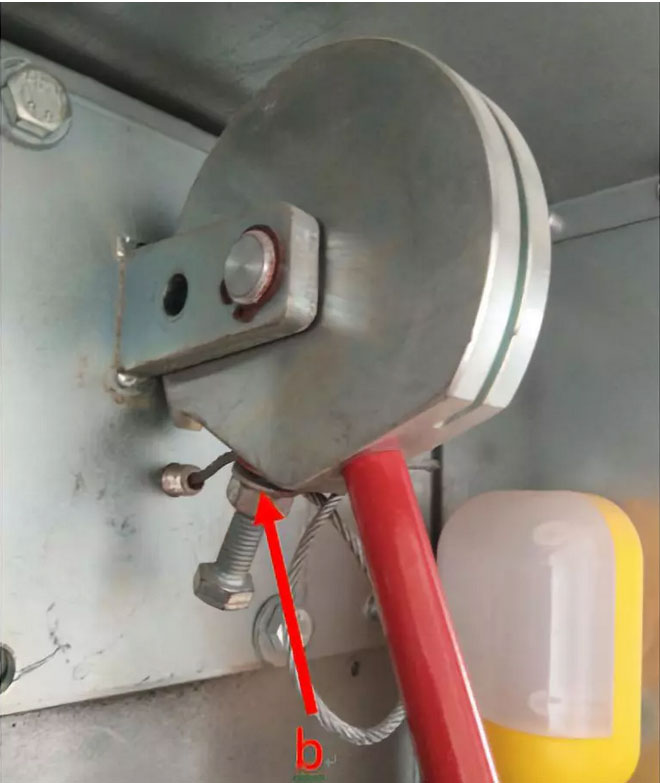

6、安装钢丝绳和软轴。对于有铆接头的将钢丝绳从2个曳引机摇臂的小孔中穿过，之后将软轴套的钢丝绳上，再将钢丝绳从上图中的a点穿到控制柜里去，在控制柜正面将钢丝绳拉出，参照上图中的b点，钢丝绳在2个垫片之间穿过固定螺钉，拉紧钢丝绳将螺栓上的螺母固定。

7、调试。一个人操作松闸手柄，另一个人在轿顶上观察松闸摇臂及钢丝绳的动作情况。合理调整钢丝绳的预紧力和摇臂的压紧力。使得松闸手柄掀起时抱闸能松开，手柄回位后，抱闸摇臂能回位。再次强调，摇臂转动引起钢珠的有效位移只要0.35毫米左右，操作要细致，有时候就差那么一点点。

8、软轴固定。调试结束后用扎带将软轴固定，厅门打开和关闭时不能与软轴干涉。

9、再次进行手动松闸操作并用手机录像，将录像资料提交特检人员。

特别注意事项：

1、 维修过程和手动松闸时务必停电操作。

2、 千万不要去拆好电梯上的软轴，物业领导要我们去拆，因为他们不一定懂，必要时去采购与软轴配套的钢丝绳及钢丝绳卡子。
